深圳市港隆液壓設備有限公司威格士葉片泵技術部給大家介紹威格士雙聯葉片泵內部結構和使用說明。

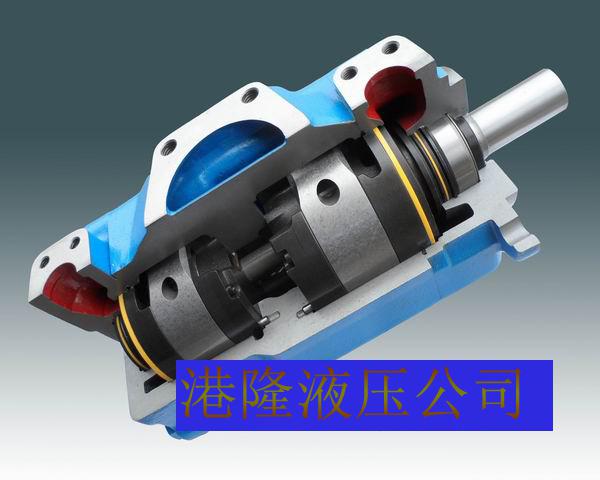

一、我們首先來介紹威格士雙聯葉片泵內部結構

　　1、雙聯泵是由兩個相同排量或兩個不相同的排量的泵組成，兩個泵共用一個吸油口，有一個中間體連接而成，出油口是兩個，分別由前蓋和后蓋隔斷，共同由一個芯軸驅動旋轉，雙聯泵雖然連在一起，但前后泵可獨立設置不同的壓力，可以向不同的兩個液壓系統里供壓力油，也可合流成一個油道驅動一組油缸。

　　2、雙聯泵的兩個泵芯是背靠背安裝，前泵為正轉，后泵為反轉，中間體吸油部位是低壓區，前蓋和后蓋是高壓區，內部高壓、低壓隔斷采用進口高性能矩形四氟材料制成，低壓泵蓋由橡膠O型圈密封，防止漏油。

　　3、雙聯泵的進出油口可根據客戶需求四個方向任意旋轉，客戶有要求時就按客戶方向調好，一般情況下，出廠設置為標準方向（三個方向一致），如果客戶需要掉方向，切記注意以下要點：

　　（1）螺絲松開，向里推著殼體旋轉，切不可拔出殼體，影響定位銷定位。

　　（2）檢查O型圈是否到位。

　　（3）緊螺絲要對稱均勻擰緊，力量要盡量大，防止泵蓋漏油。

二、威格士雙聯葉片泵使用說明

　　油口調好工作后，上壓時噪音如警報聲，聲音特別大時，說明旋轉時定位銷已拔出安裝不到位，可重新安裝一次，這時必須把泵芯拔出，對準定位銷孔裝入泵芯，殼體端面要擦干凈，檢查O型圈，鎖緊螺絲。

　　雙聯泵的初次安裝一定要注意以下幾個方面的問題：

　　1、向泵里罐一點液壓油。

　　2、吸油口漏氣。

　　3、油位高度及吸油過濾器的規格。

　　4、電機旋轉方向。

　　5、電機與泵的同心度。

　　6、安裝泵的聯軸器不要硬砸，防止軸承損壞。

　　7、安裝泵的聯軸器時注意留足軸向間隙防止軸向擠壓。

　　等等，如有這方面解決不了的問題您可以聯系我們。
